AI教程！手把手教你打造一枚精致的進度條

進度條是UI設計中的常見元素，通常我們在引導用戶進行操作步驟時會用上，而一個精致的進度條在增強用戶體驗方面發揮著不可小視的作用。今天我們要學習用AI來打造進度條，主要是AI里對于高光和陰影的制作技巧，動手開練吧。

一、制作背景

STEP 01

是誰說過，越簡單越困難。這句話其實一點不矛盾。這個進度條看似非常簡單，卻需要我們在比例上嚴格把控，才會讓它看上去盡顯精致。這就需要我們運用好網格線。

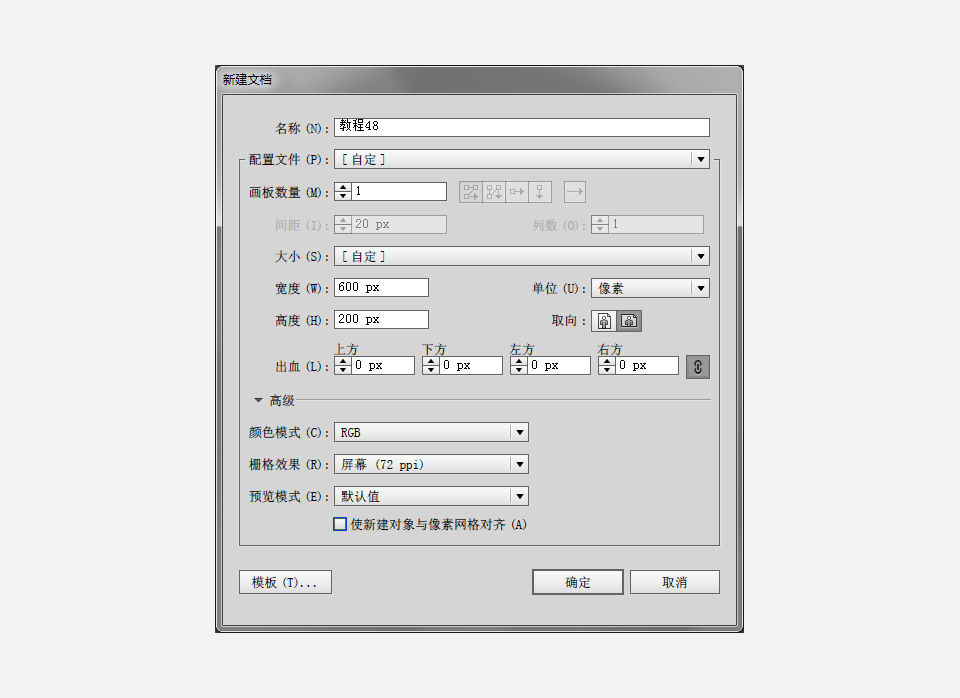

打開AI新建一個寬600px高200px的文檔，去掉“使新建對象與像素網格對齊”的選項，去掉這個選項就會讓你在繪圖的時候落筆更自由。其他參數請參見下圖。

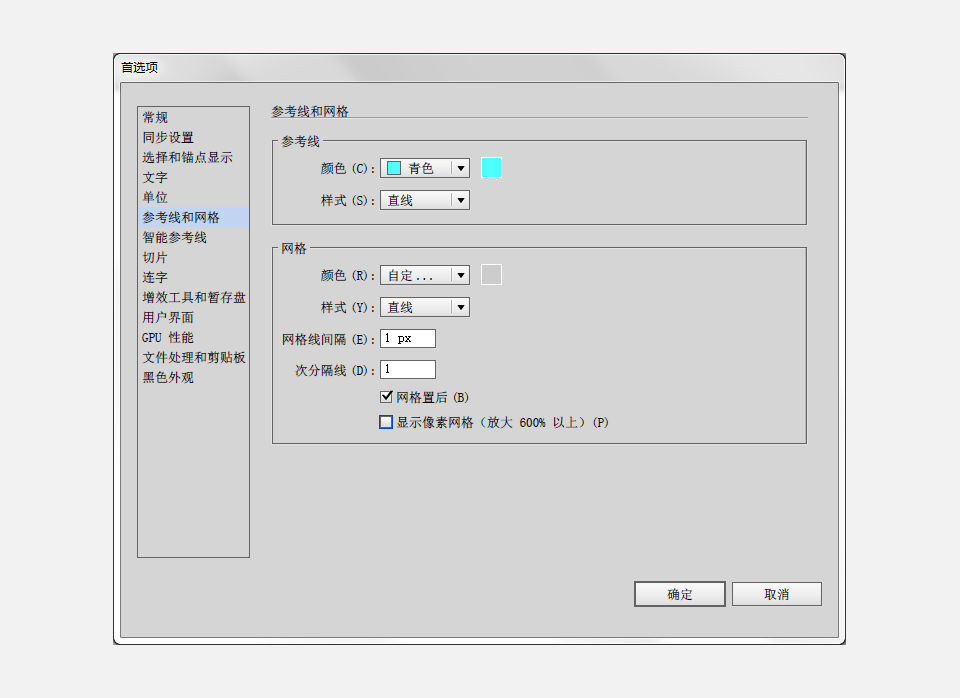

新建成功后，進入到【編輯>首選項>參考線和網格】，將網格線間隔設置為1px，次分割線設置為1。這里參數設置的意思就是讓1個像素作為一個網格，這樣組成網格線。

在繪圖之前設置好網格有助于繪圖中對于精確比例的把握，就像你有把精準的尺。這時，如果你還沒有設置“顯示網格”和“對齊網格”，那要盡快去視圖中勾選這兩項。

STEP 02

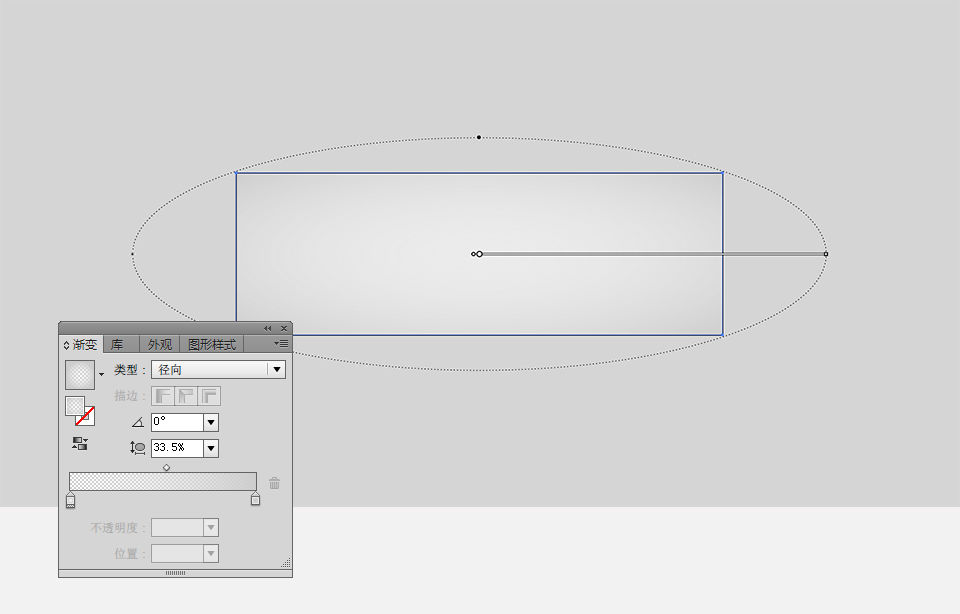

利用矩形工具，繪制一個和畫板同等大小的矩形，填充淺灰色。然后再打開外觀面板，在原有填色的基礎上新增一個填色。新填色設置為漸變填充。漸變為徑向漸變，漸變色的設置可以參考我的設置。

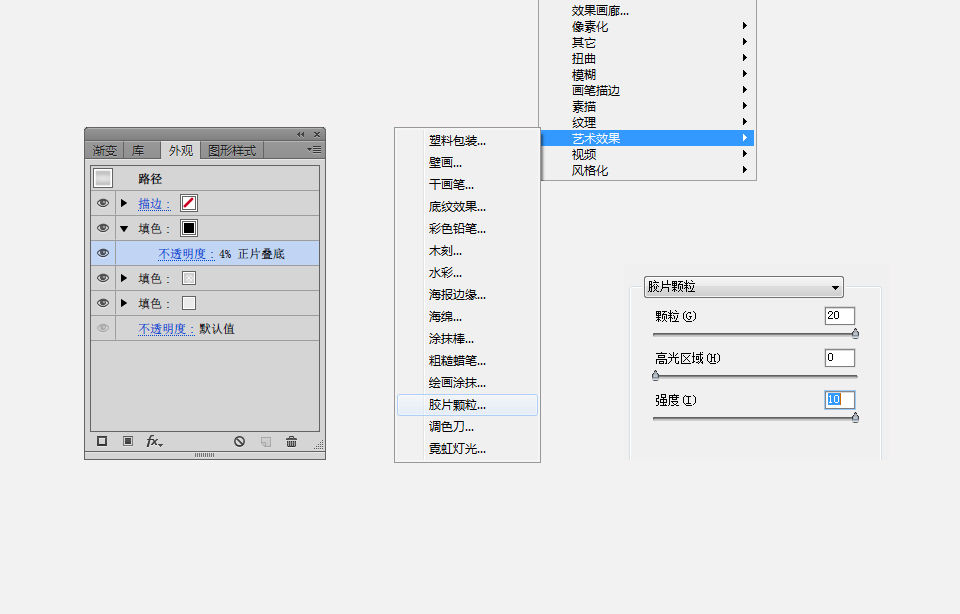

接下來要為背景增添一點顆粒感。保持背景矩形仍被選中，增加第三個填色，這次填色為黑色，然后把黑色填色層的透明度降為4%，混合模式設置為正片疊底。

然后進入【效果>藝術效果>膠片顆粒】，在設置面板中設置如下參數。顆粒效果帶給整體感覺以典雅精致的感覺。下次你的項目里可以試試制作這樣的背景。

二、繪制進度條外形

STEP 03

首先，你可以將上一部分制作的背景鎖定（ctrl+2），這樣就不會在你接下來操作中影響到背景。

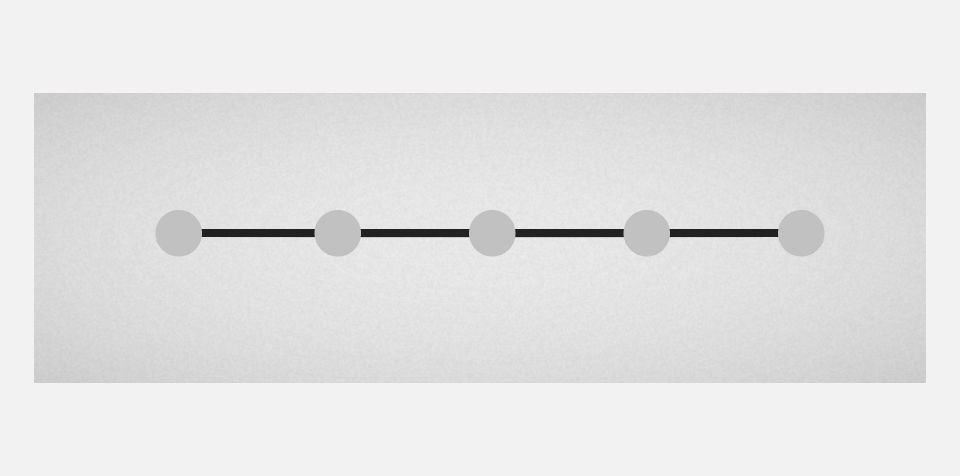

分別利用矩形工具和橢圓工具畫上一條矩形和五個正圓。然后關閉“對齊網格”，進入【編輯>首選項>常規】，把鍵盤增量的參數設置為1px。

STEP 04

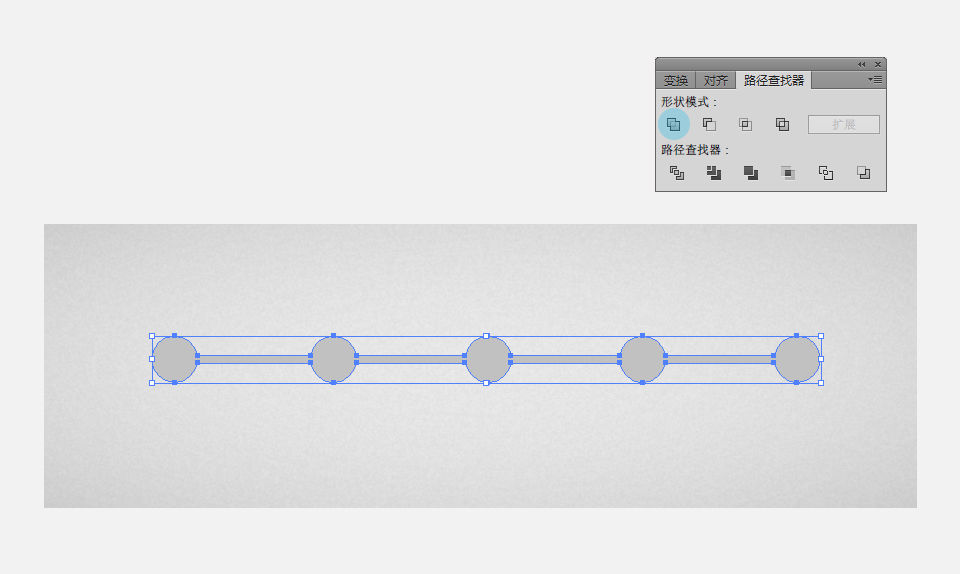

選中上一步所繪制的對象，打開路徑查找器，點選形狀模式中的聯集模式。

三、高光和陰影

筆者一直覺得AI里打造陰影并不如PS中來得容易，除了應用投影效果，還需要其他的修飾，表達立體感。

STEP 05

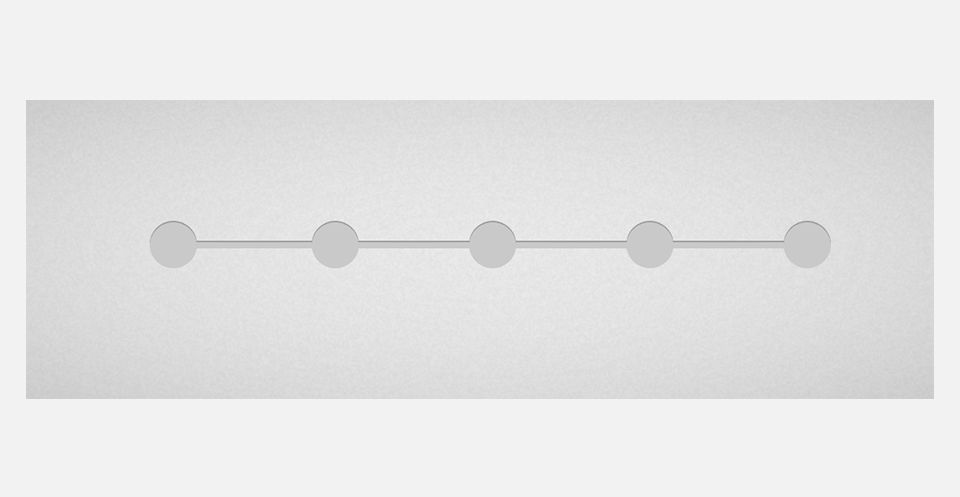

首先讓我們為目前所繪制的對象增加一個凹陷的層次感。先將現有對象復制兩層放在頂部。然后選中最上一層，利用鍵盤方向鍵，往下移動1像素（還記得我們設置鍵盤增量為1px,道理就在此）。

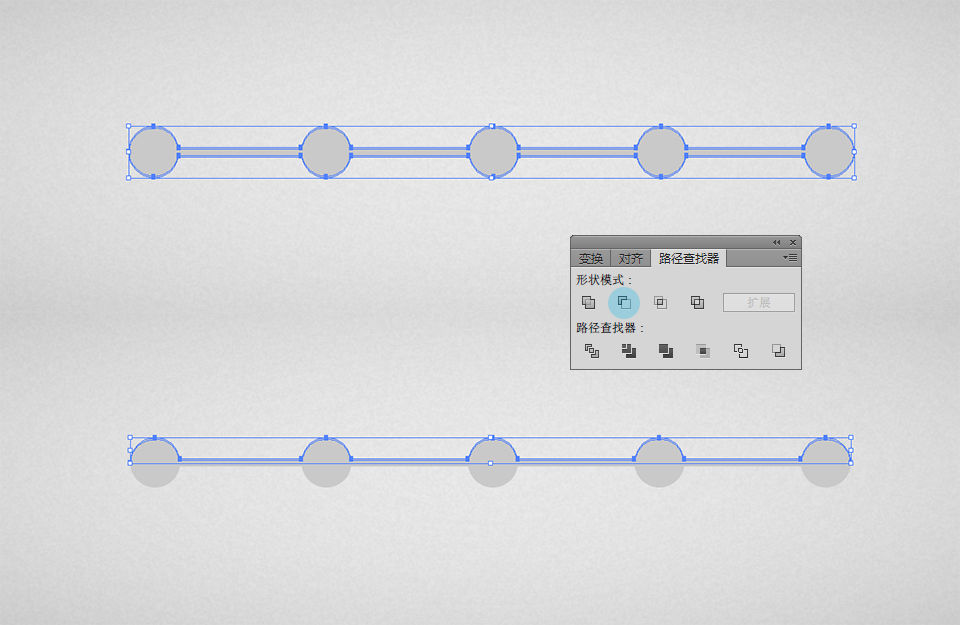

選中最頂部的復制對象和在它下方的復制對象，然后進入到路徑查找器中，點選減去頂層圖標。

將這個減去頂層后的對象設置為黑色，透明度20%，混合模式為正片疊底。

STEP 06

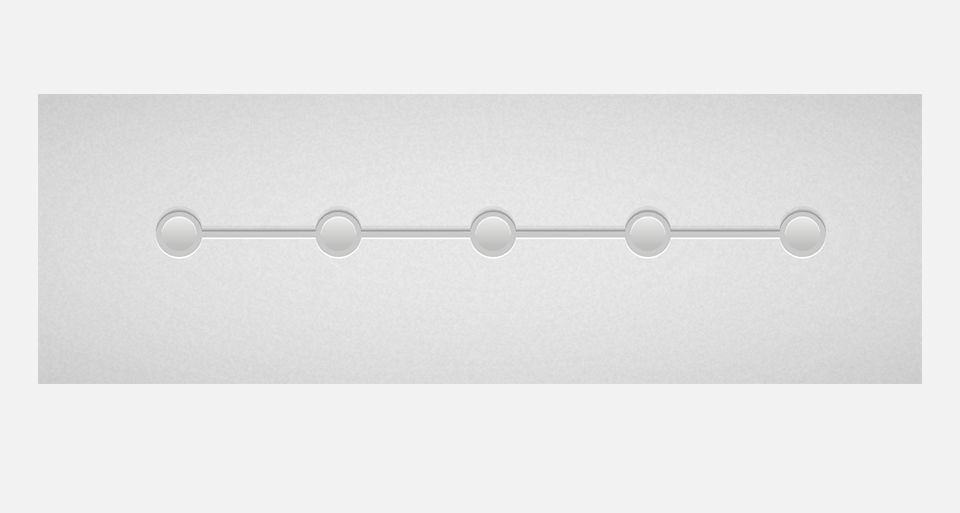

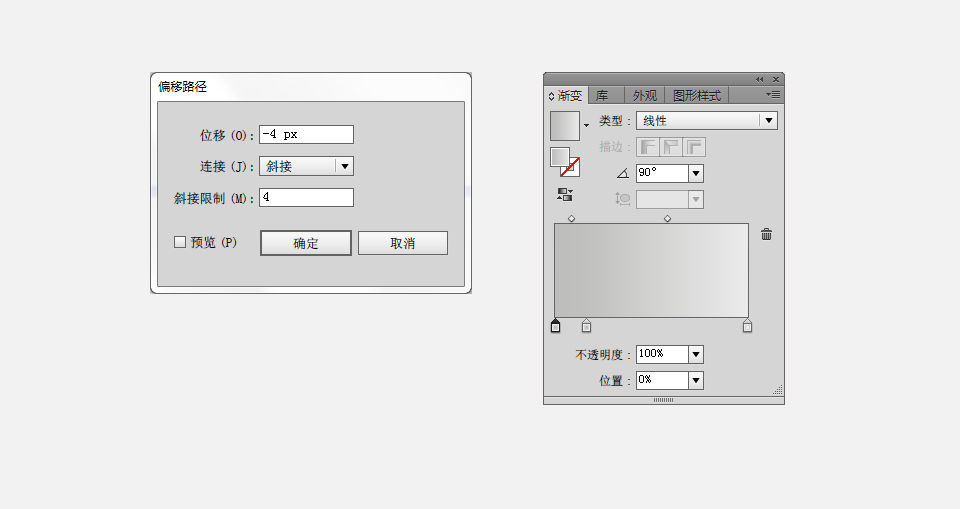

選中STEP04繪制的對象，然后進入【對象>路徑>偏移路徑】，在偏移路徑中設置位移為-4px。將這個偏移后的對象填充改為漸變填充，漸變設置如下圖所示。

你不一定要完全參考我的設置，但你需要記住一點，就是這時是為了給這個對象增添明暗過渡，嚴格來說我們的全局光是從上打到下，因此，在靠近光源的地方就較為明亮，反之則較為暗淡。有了高光和陰影，畫面就會呈現立體感。

STEP 07

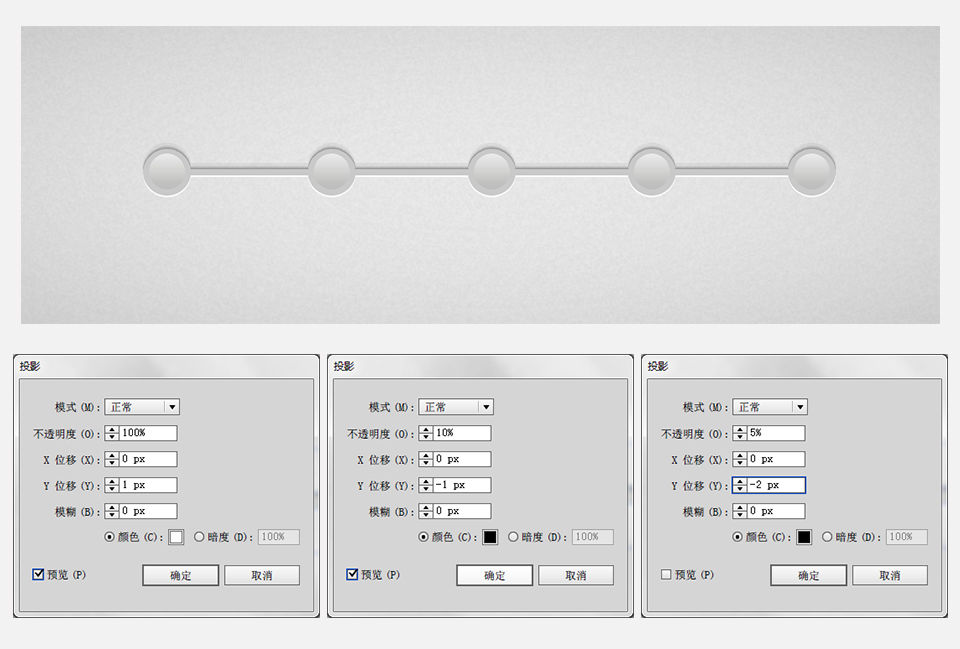

重新選中STEP04繪制的對象，進入【效果>風格化>投影】，分三次為它加上三個投影效果。同樣是為了營造這個對象外圍的高光和陰影。

選中STEP06中繪制的對象，拷貝兩次。運用STEP05的方式，將最頂部的拷貝層往下移動1個像素。再選中位于它下一層的拷貝層。運用路徑查找器，點選減去頂層的圖標。然后把減去頂層后對象設置為白色。
