手機的電源適配器多如牛毛，不同廠家的電路結構大不相同，隨著科技的進步新技術、新元件的出現又增加了新款的充電器，再加上山寨電源充斥其中，導致小小充電器電路結構琳瑯滿目，讓人應接不暇。

但有一款比較現代也比較簡潔、很容易看懂電路圖、容易查找故障的分立元件充電器，可作為經典教材進行研究，雖然現在大電流的快充的出現后，已經有點過時了，但是我們仍然可以將其作為一種研究對象進行分析，今天就將此分享給大家。

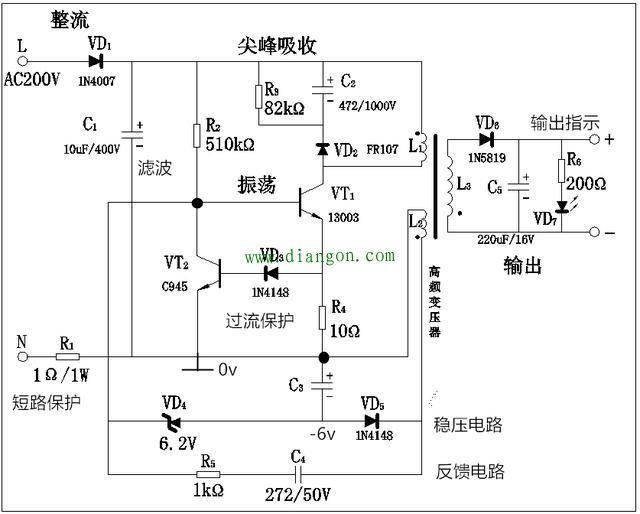

電路圖分析：

一、該電路屬于自勵、反激式、變壓器耦合型、PWM開關電源；電源變換過程：交流（AC，輸入市電）→直流（DC）→交流（AC，高頻）→直流（DC，輸出）；電路由整流、振蕩、穩壓、保護四大系統組成。

二、輸入整流、濾波電路：由二極管VD1、電解電容器C1組成，屬于半波整流電路，輸出脈動直流電壓，峰值電壓311v，經電容濾波達到300v左右的直流電壓。VD1為1N4007這個二極管使用比較普遍，最大整流電流1A，最大反向電壓1000v；電解電容器的耐壓要大于300v；

三、振蕩電路：由R2、VT1、L1、L2、C4、R5組成，如果沒有L2、C4、R5反饋支路的存在，三極管VT1過著一種平淡的田園生活，它通過偏置電阻R2提供合適的偏壓，形成了一般的放大電路。

再電源適配器中這種電路作為小功率負載使用沒問題，且電路結構簡單，體積較小，但它的保護不夠完善，充電電流較小，功率較小，因此現在已經不多見了，但作為電源適配器，還是很有分析電路價值的。
