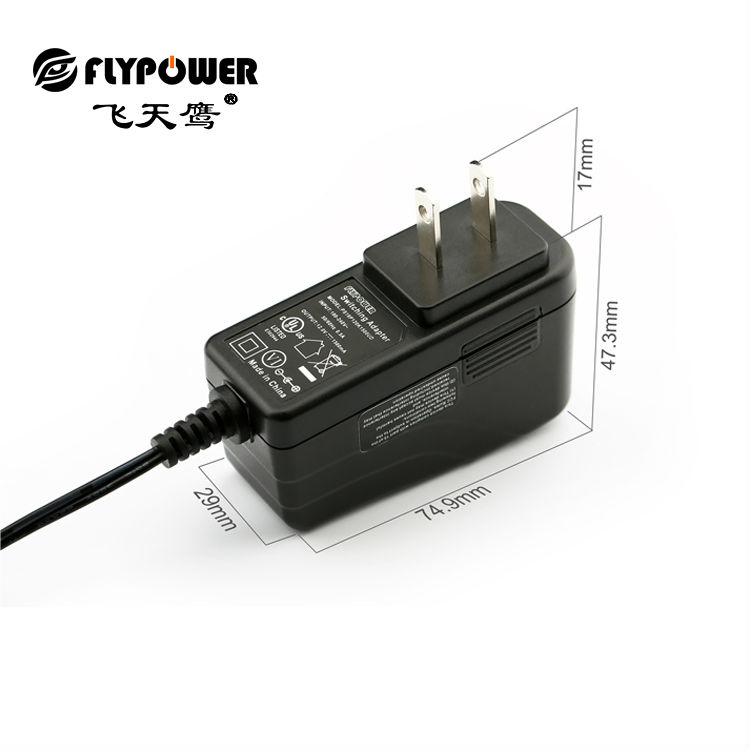

在電源適配器電路系統設計中，我們經常會遇到這樣的事情，一個電路其程序明明是完完整整來，試驗運行結果卻不正確，這是為什么呢，原因就在干擾，我們在進行電子電路和程序設計的過程中一定要做好抗干擾措施。

抗干擾設計的基本原則是：抑制干擾源，切斷干擾傳播路徑，提高敏感器件的抗干擾性能。(類似于傳染病的預防)

1、抑制干擾源

抑制干擾源就是盡可能的減小干擾源的du/dt，di/dt。這是抗干擾設計中最優先考慮和最重要的原則，常常會起到事半功倍的效果。減小干擾源的du/dt主要是通過在干擾源兩端并聯電容來實現。減小干擾源的di/dt則是在干擾源回路串聯電感或電阻以及增加續流二極管來實現。

抑制干擾源的常用措施如下：

(1)繼電器線圈增加續流二極管，消除斷開線圈時產生的干擾。僅加續流二極管會使繼電器的斷開時間滯后，增加穩壓二極管后繼電器在單位時間內可動作更多的次數。

(2)在繼電器接點兩端并接火花抑制電路(一般是RC，電阻一般選幾K到幾十K，電容選0.01uF)，減小電火花影響。

(3)給電機加濾波電路，注意電容、電感引線要盡量短。

(4)電路板上每個IC要并接一個0.01μF～0.1μF高頻電容，以減小IC對電源的影響。注意高頻電容的布線，連線應靠近電源端并盡量粗短，否則，等于增大了電容的等效串聯電阻，會影響濾波效果。

(5)布線時避免90度折線，減少高頻噪。

(6)可控硅兩端并接RC抑制電路，減小可控硅產生的噪聲(這個噪聲嚴重時可能會把可控硅擊穿的)。
